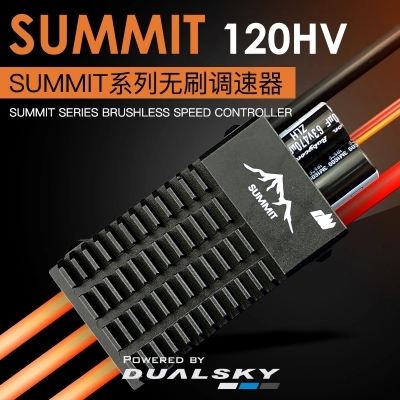

★デュアルスカイ New SUMMIT120HV OPTOスピードコントローラー 21895

商品番号:LB21769

F3A等上級者向けブラシレスモーター専用インテリジェント・OPTOタイプスピードコントローラー。

★デュアルスカイ New SUMMIT120HV OPTOスピードコントローラー 21895

メーカー:DUALSKY デュアルスカイ
型番:21895
JANコード: 6941047118959
価格:

38,200円 (税込 42,020円)

[ポイント還元 420ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品仕様

製品名DUALSKY New SUMMIT120HV OPTOスピードコントローラー
型番21895
JANコード 6941047118959
メーカーDUALSKY デュアルスカイ

●仕様:
(1)32ビットARM Core搭載
(2)Li-Po専用
(3)アンチスパーク内蔵
(4)シグナルロスプロテクション内蔵
(5)過電流プロテクション内蔵
(6)ブレーキ:オフ
(7)タイミング(進角):オート
(8)モーターアクセラレーション:ハイ
(9)PWM周波数:8Khz(変更不可)


●新しい送信機を使用する場合はスロットルレンジを必ず設定する必要があります。
(スロットルキャリブレーションという)
(1)送信機のスイッチをオンにして、スロットルスティックをフルハイにする。
(2)アンプにバッテリーを接続、メロディートーンが聞こえます。
(3)セル数確認トーン(*)
(4)約3秒後に長いビープ音が聞こえたらフルハイの位置を確認できたので、すぐにスロットルスティックを最スロー位置に下げます。
(5)長いビープ音が聞こえたら再スロー位置も確認できたので終了です。メロディトーンの後スロットルスティックを上げるとモーターが回り始めるはずです。
(6)これは新しい送信機を使うときだけで、その後は最スロー位置からスタートできます。

●スロットルキャリブレーションが終わっていれば毎回のスタートは次の通りです。
(1)スロットル最スロー、送信機スイッチオン
(2)バッテリー接続、受信機スイッチオンですぐにバッテリーセル数確認トーン(*)
(3)メロディートーンが聞こえたら準備完了。スロットルを上げるとモーターが回り始めます。

(*)バッテリーセル数の確認トーンは下記のとおりです。
ロングトーン1回=3セル、ショートトーン1回=1セルを表します。
例えば4セルはロングトーンx1+ショートトーンx1
5セルはロングトーンx1+ショートトーンx2
6セルはロングトーンx2
10セルはロングトーンx3+ショートトーンx1

●ブレーキング設定
最初にスロットルキャリブレーションを行った後はブレーオフの状態で、スロットル最ズロー位置でプロペラは空転します。この状態だと演技中の降下距離によって機体が加速し、演技中の等速性が失われます。これを防ぐためにエンジンのアイドル回転を疑似的に作り出すことができます。スロットルカーブあるいはスロットルトリムを少しだけ上げることでスロットル最スローでもスロー回転が続き、ブレーキがかかったような状態が疑似的に得られます。

Specification:
重量 160g
最大連続出力電流値 120A
最大瞬間出力電流値(15秒) 150A
対応セル数 4-14LiPo
入力ケーブル 300mm, 10AWG
出力ケーブル 100mm, 12AWG, DB4F
信号ケーブル 300mm /ユニバーサルコネクター
サイズ 85.4 x 43.1 x 19.2mm
スイッチング周波数 8Khz
DUALSKY SUMMIT120HV OPTOスピードコントローラー


関連商品(別売)
商品名 必要個数
デュアルスカイNew SUMMIT/SUMMIT HV スピードコントローラー用USBリンク V2 1個
