JETI SPS20 マグネット式電子スイッチ

JETI SPS20 マグネット式電子スイッチ

メーカー:JETI
型番:J-SPS-20
JANコード: 8595245909802
価格:

6,290円 (税込 6,919円)

[ポイント還元 69ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品仕様

製品名SPS 20
型番J-SPS-20
JANコード 8595245909802
メーカーJETI

商品番号:LB19559

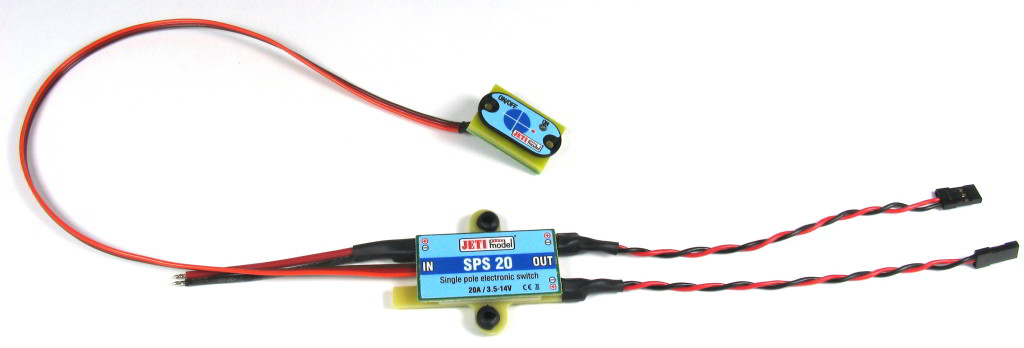

●受信機、サーボ、ポンプなどへの電源との間に接続するマグネット式電子スイッチ。

●メカニカルスイッチと異なり、接触する接点がまったくないため、振動やスイッチのオンオフの繰り返しによる摩耗が生じず、使用回数は無制限です。

●さらに電子スイッチの優位点として接点異常による誤動作がなく、最悪の事態は起こりません。

●推奨入力電圧は3.5V-14Vです。レギュレーター機能はありませんので、もし入力電圧より低い電圧を必要とする場合には受信機との間に適切なレギュレーターを接続してください。

●搭載および使用方法:

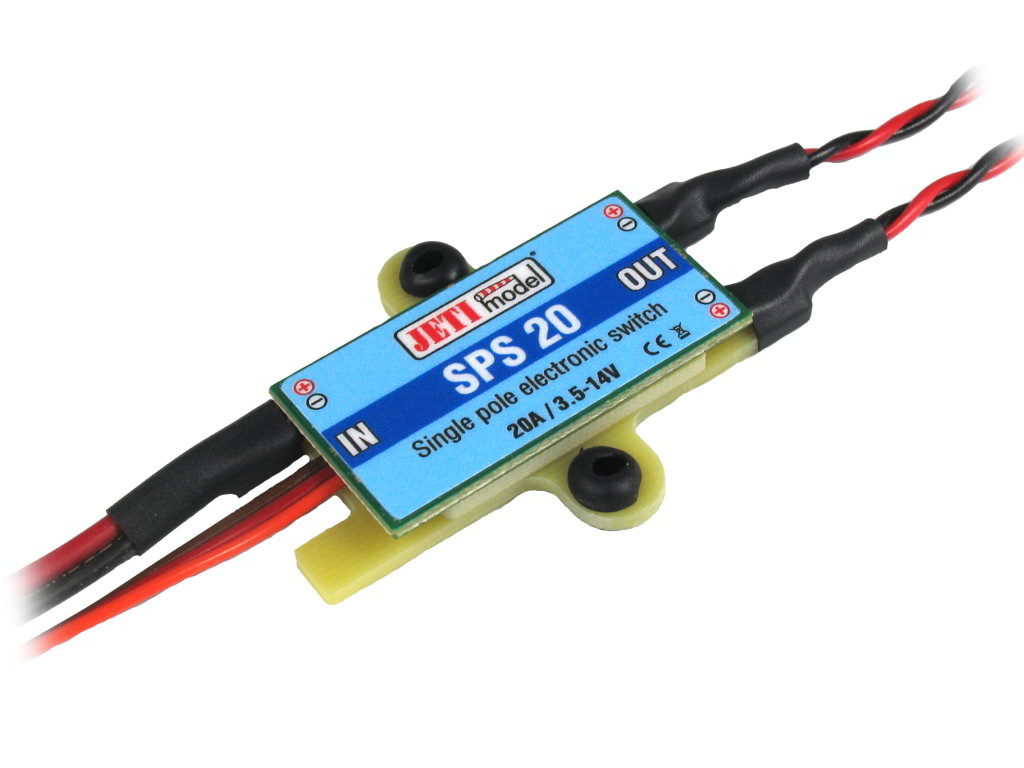

(1)SPS20本体を2本のビスなどで胴体内の適当な位置に固定します。

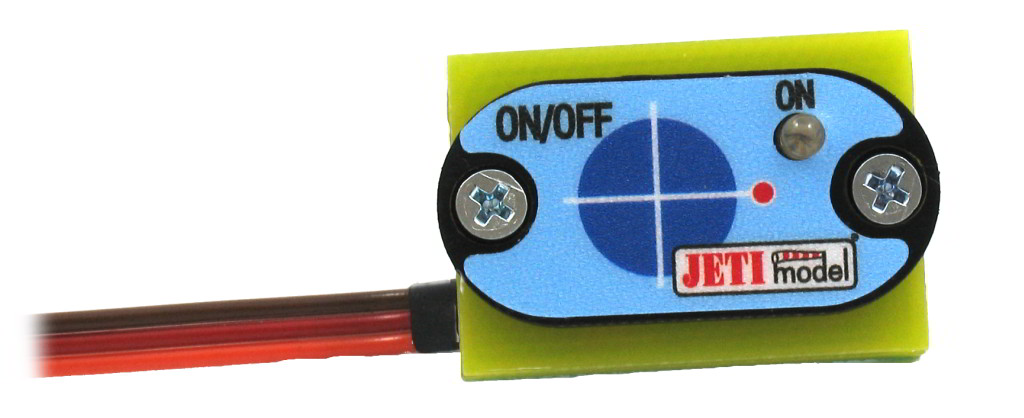

(2)カバープレートを利用して胴体の外側からマグネットスイッチの取り付け穴とLEDインディケーターの穴をあけます。付属ボルトとナットでマグネットスイッチとカバープレートで胴体を挟むような形で固定します。(カバープレートは胴体外側、マグネットスイッチは胴体内側になります)またカバープレートをつけない場合はLEDインディケーターの穴だけあけて、マグネットスイッチを胴体内側に強力両面テープで固定してください。こうすると胴体外側にはLEDインディケーターだけになり野暮なカバープレートなどが見えなくなり、スケールグライダーなどには最適です。
(3)OUTのケーブルを受信機へ接続します。空きチャンネルがあれば2本とも接続してください。あるいは2個の受信機へそれぞれ接続します。
(4)INのケーブルにバッテリーを接続してください。

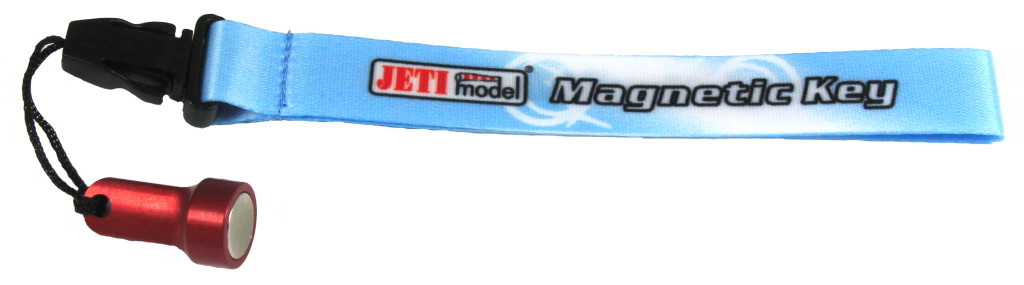

(5)赤いマグネットキーの小さなドット(点)をLEDインディケーター側に向けてマグネットスイッチに近づけるか接触してください。グリーンのLEDが1秒ほどフラッシュした後、点灯します。これでスイッチがオンになります。赤いマグネットキーを離します。
(6)スイッチを切る場合は再度赤いマグネットキーの小さなドットをLEDインディケーター側に向けてマグネットスイッチに近づけるか接触してください。1秒ほどのフラッシュの後LEDインディケーターが消えます。これでスイッチオフとなります。
●注意:
(1)赤いマグネットキーの小さなドットがLEDインディケーター側に向いていないとまったく反応しませんのでご注意ください。
(2)スイッチを入れる時は 最初にバッテリーを接続しててください。それからマグネットスイッチを操作してください。またスイッチを切るときは、マグネットスイッチを切ってからバッテリーを外してください。バッテリーを先に外したりすると故障する恐れがあります。
(3)マグネットスイッチとマグネットキーの間に、3-5ミリ程度の木材、グラスファイバー、プラスティック、カーボンなどがあっても機能しますので、胴体内側のマグネットスイッチは胴体外から赤いマグネットキーを接触させれば問題なくスイッチのオンオフが行えます。ただし鉄などが間にあると機能しませんのでご注意ください。

JETI マグネット式電子スイッチ
JETI マグネット式電子スイッチ
JETI マグネット式電子スイッチ

Specification:
推奨入力電圧 3.5V-14V
最高出力電圧 16V
アイドル電流 160μA
最大電流(MAX 5s) 20A
連続電流 10A
接続バッテリー個数 1
動作温度 摂氏マイナス20度~摂氏プラス85度
重量 27g
SPS 20本体サイズ 46 x 45 x 6.5mm
マグネットスイッチサイズ 30X21X5mm

取扱説明書(英語)

※ PDFファイルをごらん頂くためには表示ソフトの Acrobat Reader が必要です。
お持ちでない方は下の「Get Acrobat Reader」ボタンをクリックして,無料の Acrobat Readerを入手してください。

■ お客様の声

おすすめ度星1つ星1つ星1つ星1つ星1つ Y.M様 2015-05-09
外部に露出無しで取り付け出来、機体表面がスマートです。
又、機械的接点無しで信頼度が増しました。
